Физическое подключение

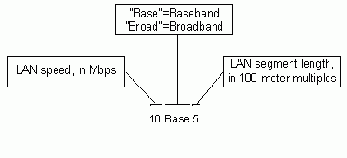

IEEE 802.3 определяет несколько различных стандартов физического уровня, в то время Ethernet определяет только один. Каждый из стандартов протокола физического уровня IEEE 802.3 имеет наименование, в котором отражены его важнейшие характеристики. Пример такого наименования приведен на Рисунке 2.1.


Рис. 2.1.  Компоненты наименования стандартов физического уровня согласно IEEE 802.3

Краткая справка по физическим характеристикам стандартов Ethernet Версии 2 и IEEE 802.3 представлена в Таблице 2.1.

Таблица 2.1. Физические характеристики стандартов Ethernet Версии 2 и IEEE 802.3

ХарактеристикиEthernetIEEE 802.310Base510Base21Base510BaseT10Broad36
Скорость, Mbps10101011010
Метод передачиBasebandBasebandBasebandBasebandBasebandBroadband
Макс. длина сегмента, м5005001852501001800
Среда передачи50-Ом коаксиал (толстый)50-Ом коаксиал (толстый)50-Ом коаксиал (тонкий)неэкр. витая паранеэкр. витая пара75-ohm coax
ТопологияШинаШинаШинаЗвездаЗвездаШина

Ethernet соответствует стандарту 10Base5 IEEE 802.3. Оба этих протокола определяют шинную топологию сети с соединительным кабелем между конечной станцией и действующей сетевой средой. В случае Ethernet, этот кабель называется трансиверный кабель. Трансиверный кабель соединяется с приемопередающим устройством, подключенным к физической сетевой среде. Конфигурация IEEE 802.3 почти такая же, за исключением того, что соединительный кабель известен как attachment unit interface (AUI) - интерфейс подключения устройства, и приемопередатчик называется medium attachment unit (MAU) - блок подключения к среде. В обоих случаях соединительный кабель подключается к интерфейсной плате (или схеме) на конечном сетевом устройстве.
